TRAVAUX SUR UNE ÉCLUSE

amont ecluse de champagne

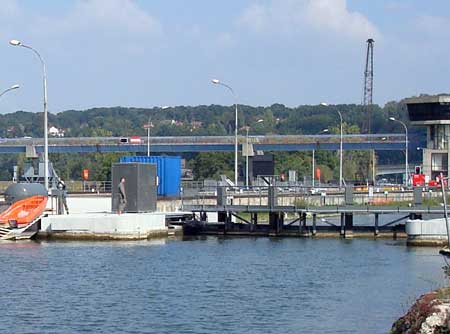

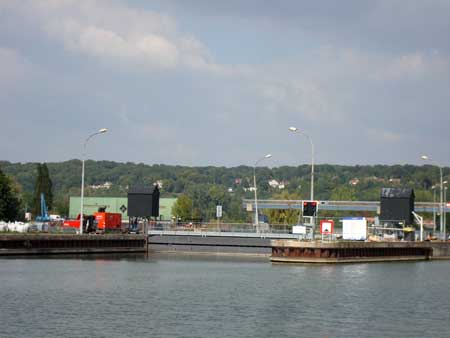

Tous les feux sont au rouge sur la grande écluse de Champagne sise sur la Seine amont

ecluse de Champagne
L'écluse semble en travaux, allons voir cela de plus près.

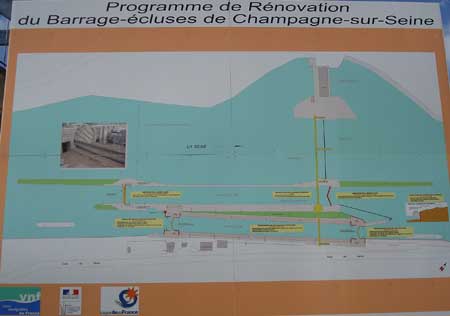

Un grand panneau nous livre l'information. Étudions cela en détails.

  • Programme de rénovation du Barrage-écluses de Champagne sur Seine
Plan

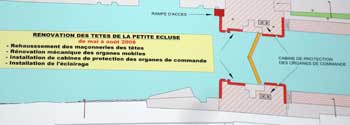

  • Rénovation des têtes de la petite écluse
  • de mai à août 2008
  • Rehaussement des maçonneries des têtes
  • Rénovation mécanique des organes mobiles
  • Installation de cabines de protection des organes de commande
  • Installation de l'éclairage
  Les trois premiers points sont terminés, pour l'éclairage il faut encore patienter. Nous ne sommes que le 22 septembre 2008...

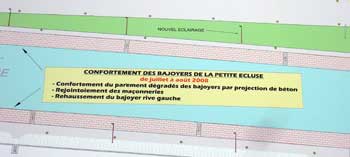

  • Confortement des bajoyers de la petite écluse
  • de juillet à août 2008
  • Confortement du parement dégradés des bajoyers par projection de béton
  • Rejointement des maçonneries
  • Rehaussement du bajoyer rive gauche

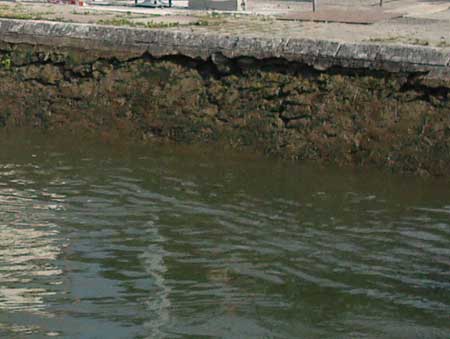

Je vous offre une vue de la rive droite.

  • Pour la projection de béton : il n'a pas du arriver jusqu'en haut !
  • Pour le rejointement des maçonneries. Nous ne devons pas avoir la même définition.

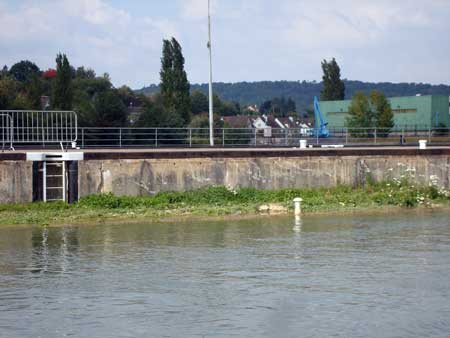

Tournons notre regard vers la rive gauche.

  • Pas eu le temps ! L'eau est montée trop vite !

Mais pourquoi avoir voulu rehausser le bajoyer. Il suffisait de déblayer le talus pour trouver un mur neuf. Lors de la création de la grande écluse, les ingénieurs de l'époque avaient tout créé : Échelles, bollards, bollards intermédiaires.

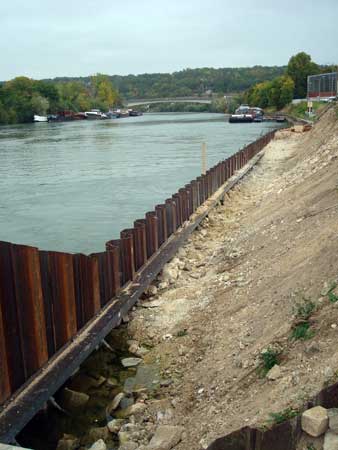

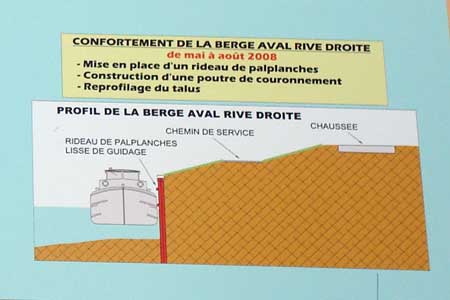

  • Confortement de la berge aval rive droite
  • de mai à août 2008
  • Mise en place d'un rideau de palplanches
  • Construction d'une poutre de couronnement
  • Reprofilage du talus

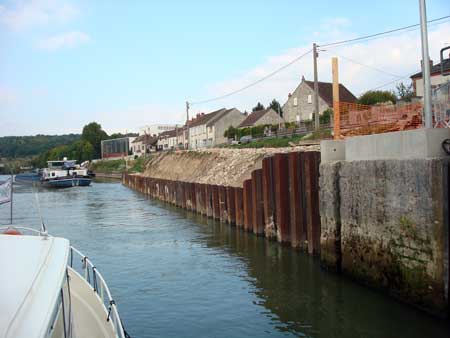

C'est bien avancé ... Il ne reste plus qu'à couler la poutre de couronnement,
et à terminer le profilage du talus.

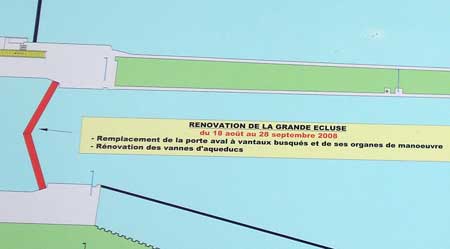

  • Rénovation de la grande écluse
  • du 18 août au 28 septembre 2008
  • Remplacement de la porte aval à vantaux busqués et ses organes de manœuvres
  • Rénovation des vannes d'aqueducs

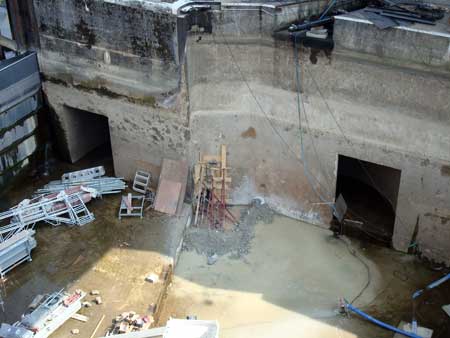

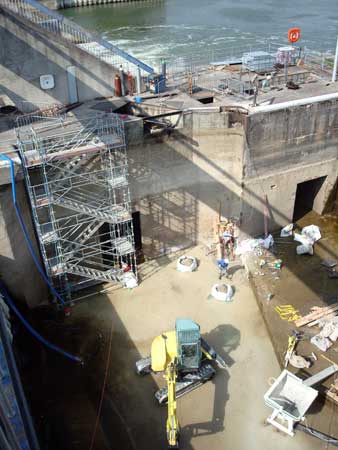

Vue de l'emplacement de la porte aval rive gauche.
Vannes d'aqueduc rive droite. Vous comprenez maintenant pourquoi ça mousse devant les portes aval lorsque vous êtes montant ?

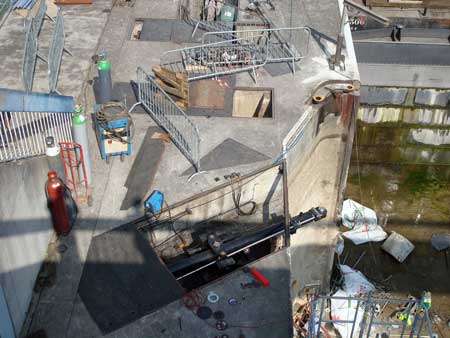

Les nouveaux vérins sont prêts à devenir solidaires des portes

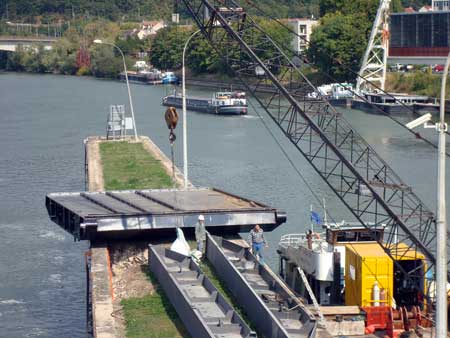

Porte rive gauche prête à être posée.

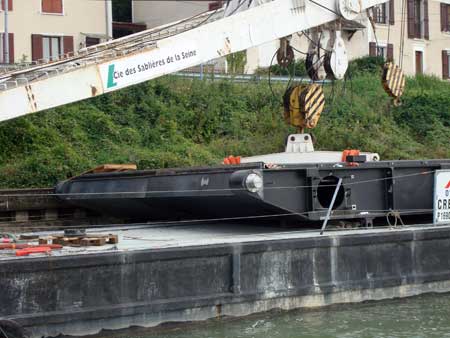

Porte rive droite en attente, sur une barge. Approchez vous pour voir l'axe. (Passez votre souris sur l'image)

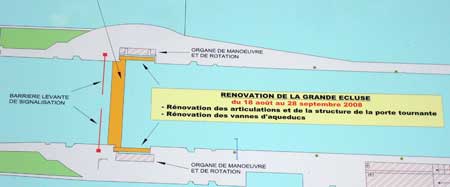

  • Rénovation de la grande écluse
  • du 18 août au 28 septembre 2008

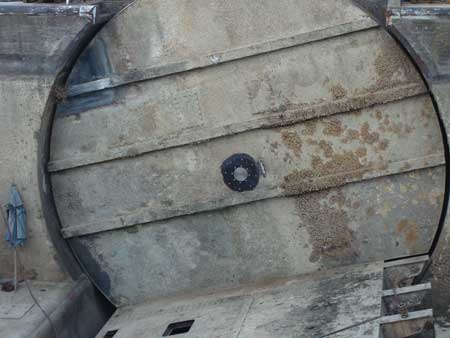

  • Remplacement des articulations et de la structure de la porte tournante
  • Rénovation des vannes d'aqueducs

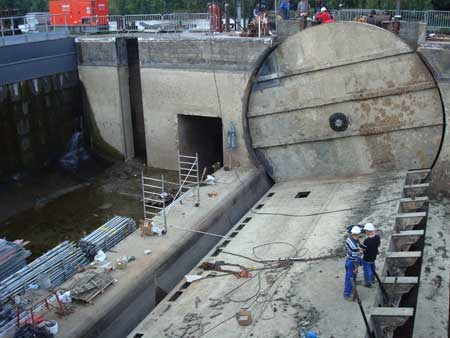

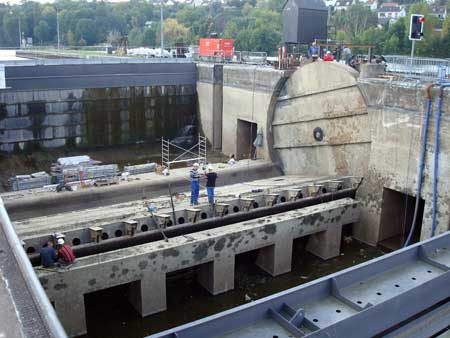

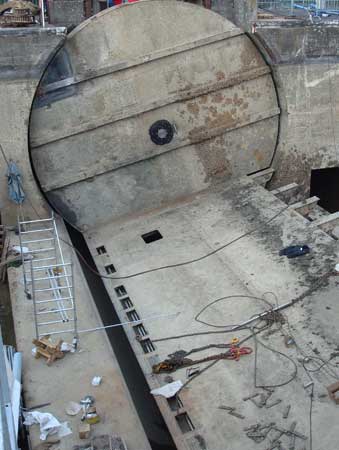

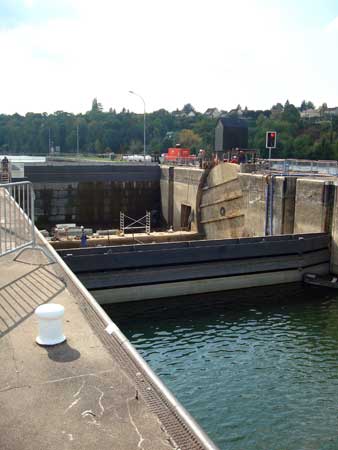

Des Batardeaux* isolent la porte amont et la maintiennent au sec.

*[Dispositif provisoire destiné à isoler de façon étanche un ouvrage d'art ou tout ou partie d'un bief pour l'assécher en vue de travaux de réparation. Le procédé le plus courant consiste à empiler verticalement des madriers horizontaux, les "tampes", dans des rainures verticales ménagées à cet effet dans les maçonneries de l'ouvrage (tête d'écluse ou pont le plus souvent), les "coulisses". {extrait du lexique fluvial et batelier de Charles Berg}]

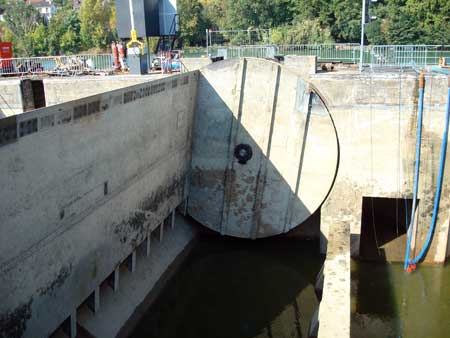

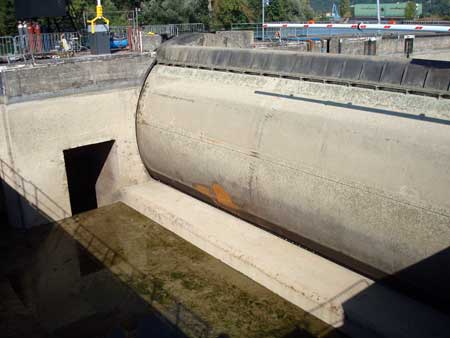

Porte amont (ouverte)
Un avis à la batellerie nous informe que suite à un problème technique durant le chantier de rénovation de la grande écluse, sa réouverture initialement prévue le lundi 29 septembre, se fera le mercredi 1er octobre à 7h00.

Un click sur l'avis

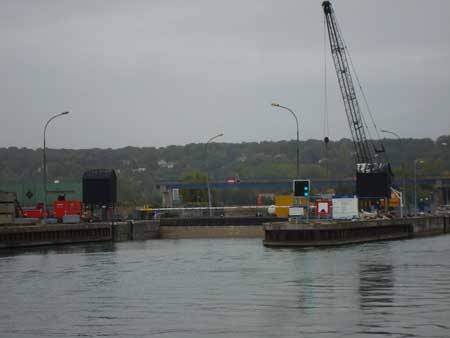

  Allons voir ce qui s'y passe ! Les derniers réglages sur la porte amont (vue de l'aval),
vue de l' amont.

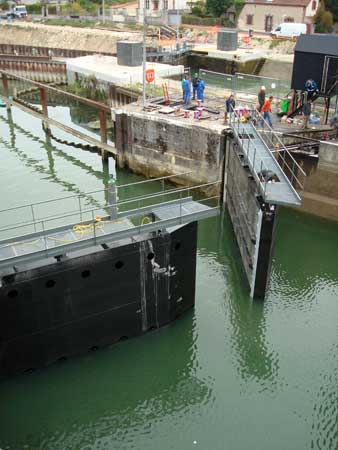

  Les portes aval sont posées. Elle doivent s'ajuster au centimètre près. La réception du chantier se fait avec l'équipe technique en charge de la maintenance future. Tout le monde s'en réjouit.

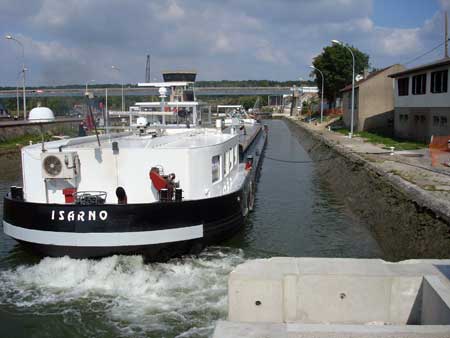

En attendant, nous passons toujours par l'ancienne écluse.



Tous les feux sont au vert (essai). La navigation à grand gabarit va reprendre. Praha, Rescato et les autres navires vont circuler à nouveau sur la Seine amont.

Ce n'est pas tous les jours que nous avons la possibilité de voir cela. Lorsque nous passerons pas ici ou par l'écluse de La Cave, nous comprendrons un peu mieux le fonctionnement de ces portes amont.
